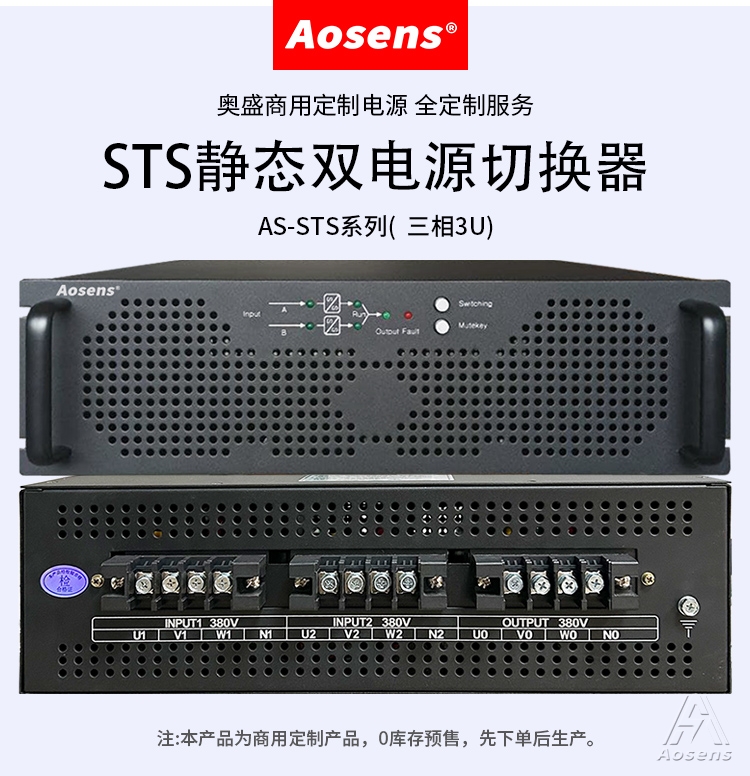

AS-STS 三相3U 25A 32A 40A 靜態雙電源切換器 380V可控硅模組端子輸出

主切換器件為進口可控硅模組（SCR），實現毫秒級高速無觸點切換。
典型切換時間≦5ms（毫秒）。
電源A、電源B均正常時，STS由電源A帶載。B路可控硅模組處于待機狀態。
電源A異常時，STS自動切換至電源B帶載。
電源A恢復正常時，STS從電源B自動轉換回電源A帶載。即自動A路優先功能。
電源A、電源B均正常時，可通過面板轉換換按鈕手動轉換AB路。

型號：AS-STS

標簽： STS

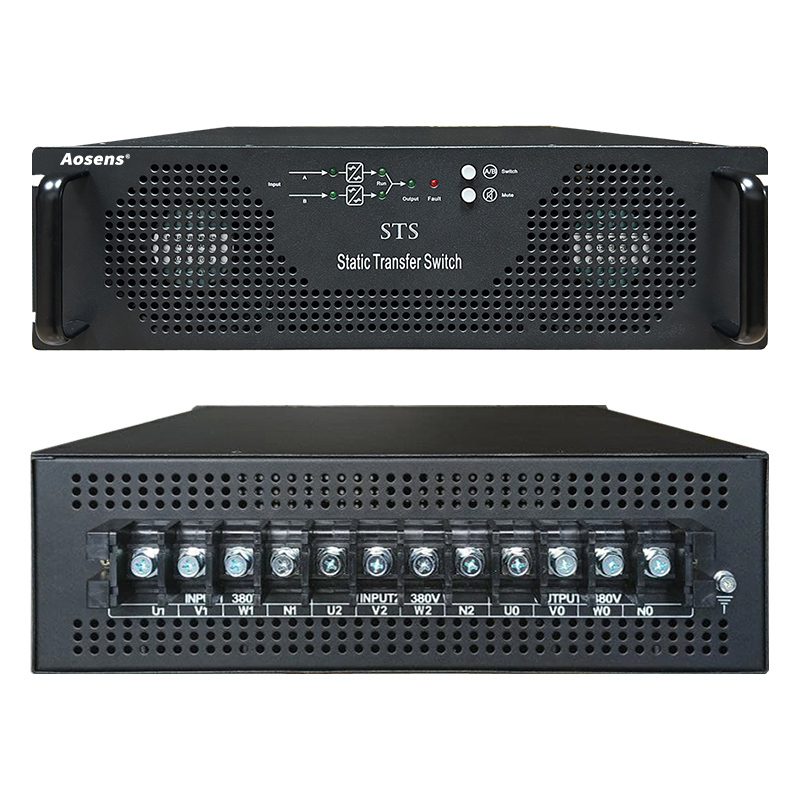

STS靜態轉換開關（Static Transfer Switch）為電源二選一自動轉換系統。正常工作狀態下，在主電源處于正常的電壓范圍內，負載一直連接于主電源。在主電源發生故障時，負載自動切換到備用電源。

STS靜態轉換開關采用可控硅模組（SCR）作為切換器件，可以實現不同輸入電源之間的不斷電切換，為單電源負載提供雙回路供電。

應用示意圖

● 主切換器件為進口可控硅模組（SCR），實現毫秒級高速無觸點切換。

● 全機PCB采用SMT貼片技術，三防保護。

● 典型切換時間≦6ms（毫秒）。

● 電源A、電源B均正常時，STS由電源A帶載。B路可控硅模組處于待機狀態。

● 電源A異常時，STS自動切換至電源B帶載。

● 電源A恢復正常時，STS從電源B自動轉換回電源A帶載。即自動A路優先功能。

● 電源A、電源B均正常時，可通過面板轉換換按鈕手動轉換A\B路。

● RS485通訊接口，干接點接口（選配）。

● 彩色觸摸屏LCD顯示（選配）

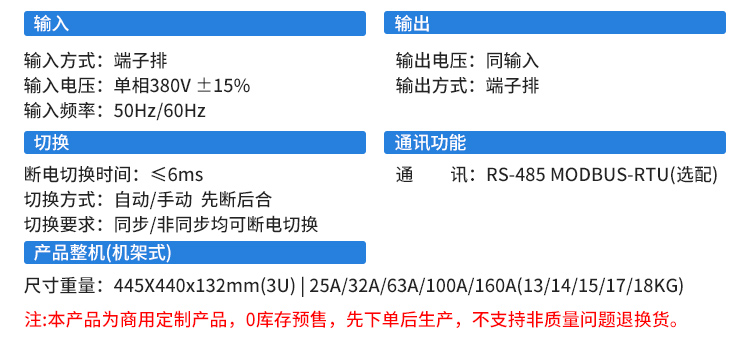

型號： 3P：切火線， 4P：切火線和零線	AS-STS-3325/3P AS-STS-3325/4P	AS-STS-3332/3P AS-STS-3332/4P		AS-STS-3363/3P AS-STS-3363/4P		AS-STS-33100/3P AS-STS-33100/4P		AS-STS-33160/3P AS-STS-33160/4P
額定電流：	25A	32A		63A		100A		160A
輸入電壓：	單相380V ±15%
輸出電壓：	同輸入
工作頻率：	50Hz/60Hz
斷電切換時間：	≤6ms;
切換方式：	自動/手動 先斷后合
切換要求：	同步/非同步均可斷電切換
輸入方式：	端子排
輸出方式：	端子排
負載峰值因數：	3：1
效率：	≧98%
冷卻方式：	風冷
最高溫升：	＜60 ⁰C;
允許工作溫度：	0-45⁰C
相對濕度：	0-90 % （不凝露）
安裝高度：	<1500 米海拔高度
尺寸(機架式)：	445X440x132mm(3U)
重量：	13KG		14KG		15KG		17KG	18KG

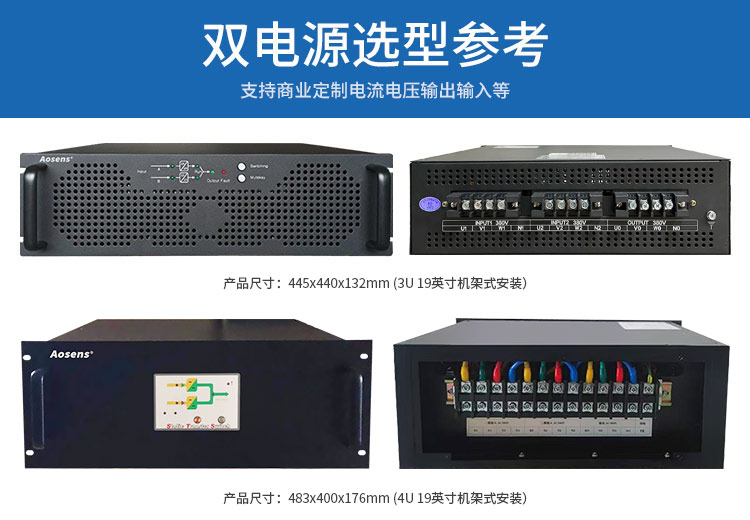

?產品尺寸：445X440x132mm（3U 19英寸機架式安裝）
?產品選型：

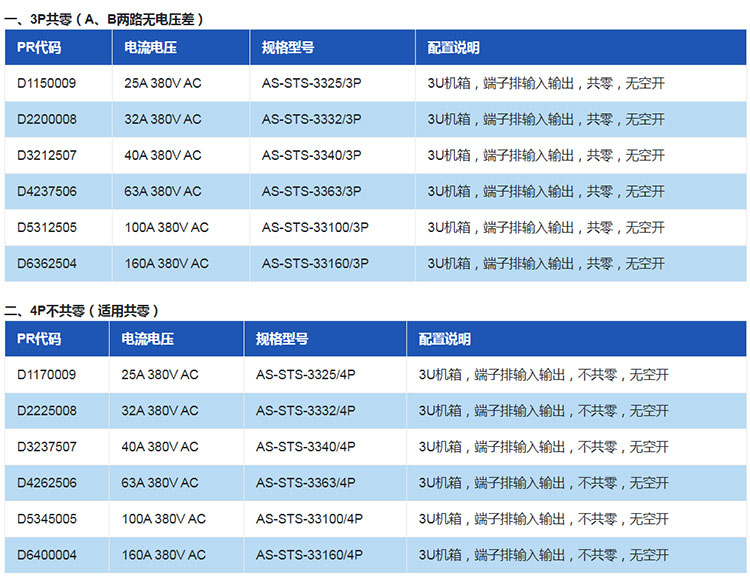

一、3P共零（A、B兩路無電壓差）

PR代碼	電流電壓	規格型號	配置說明
D1150009	25A 380V AC	AS-STS-3325/3P	3U機箱，端子排輸入輸出，共零，無空開
D2200008	32A 380V AC	AS-STS-3332/3P	3U機箱，端子排輸入輸出，共零，無空開
D3212507	40A 380V AC	AS-STS-3340/3P	3U機箱，端子排輸入輸出，共零，無空開
D4237506	63A 380V AC	AS-STS-3363/3P	3U機箱，端子排輸入輸出，共零，無空開
D5312505	100A 380V AC	AS-STS-33100/3P	3U機箱，端子排輸入輸出，共零，無空開
D6362504	160A 380V AC	AS-STS-33160/3P	3U機箱，端子排輸入輸出，共零，無空開

二、4P不共零（適用共零）

PR代碼	電流電壓	規格型號	配置說明
D1170009	25A 380V AC	AS-STS-3325/4P	3U機箱，端子排輸入輸出，不共零，無空開
D2225008	32A 380V AC	AS-STS-3332/4P	3U機箱，端子排輸入輸出，不共零，無空開
D3237507	40A 380V AC	AS-STS-3340/4P	3U機箱，端子排輸入輸出，不共零，無空開
D4262506	63A 380V AC	AS-STS-3363/4P	3U機箱，端子排輸入輸出，不共零，無空開
D5345005	100A 380V AC	AS-STS-33100/4P	3U機箱，端子排輸入輸出，不共零，無空開
D6400004	160A 380V AC	AS-STS-33160/4P	3U機箱，端子排輸入輸出，不共零，無空開

?產品尺寸：445X440x132mm（3U 19英寸機架式安裝）
?產品選型：

三、3P共零（A、B兩路無電壓差）帶協議高配置版本

PR代碼	電流電壓	規格型號	配置說明
D1150009	25A 380V AC	AS-STS-3325G/3P	3U機箱，端子排輸入輸出，共零，無空開,帶協議
D2200008	32A 380V AC	AS-STS-3332G/3P	3U機箱，端子排輸入輸出，共零，無空開,帶協議
D3212507	40A 380V AC	AS-STS-3340G/3P	3U機箱，端子排輸入輸出，共零，無空開,帶協議
D4237506	63A 380V AC	AS-STS-3363G/3P	3U機箱，端子排輸入輸出，共零，無空開,帶協議
D5312505	100A 380V AC	AS-STS-33100G/3P	3U機箱，端子排輸入輸出，共零，無空開,帶協議
D6362504	160A 380V AC	AS-STS-33160G/3P	3U機箱，端子排輸入輸出，共零，無空開,帶協議

四、4P不共零（適用共零）帶協議高配置版本

PR代碼	電流電壓	規格型號	配置說明
D1170009	25A 380V AC	AS-STS-3325G/4P	3U機箱，端子排輸入輸出，不共零，無空開,帶協議
D2225008	32A 380V AC	AS-STS-3332G/4P	3U機箱，端子排輸入輸出，不共零，無空開,帶協議
D3237507	40A 380V AC	AS-STS-3340G/4P	3U機箱，端子排輸入輸出，不共零，無空開,帶協議
D4262506	63A 380V AC	AS-STS-3363G/4P	3U機箱，端子排輸入輸出，不共零，無空開,帶協議
D5345005	100A 380V AC	AS-STS-33100G/4P	3U機箱，端子排輸入輸出，不共零，無空開,帶協議
D6400004	160A 380V AC	AS-STS-33160G/4P	3U機箱，端子排輸入輸出，不共零，無空開,帶協議
